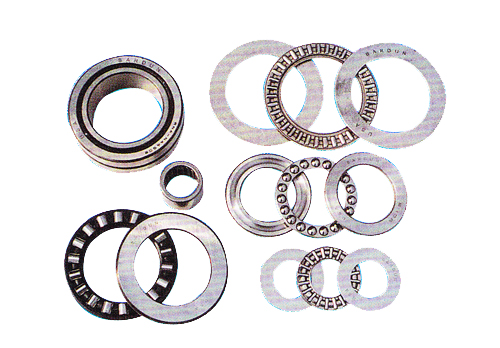

組裝于軸心的軌道輪稱為內輪，組裝于軸承箱的軌道輪稱為外輪。內外輪都設有供鋼珠滾動之軌道溝。由鋼珠與內外輪軌道承受軸向負荷，又可分為承受單方向的單式和可承受雙方向的復式止推軸承。
保持架有鐵板沖壓型、黃銅及軟鋼車削型，組裝時要注意不可使其變形。

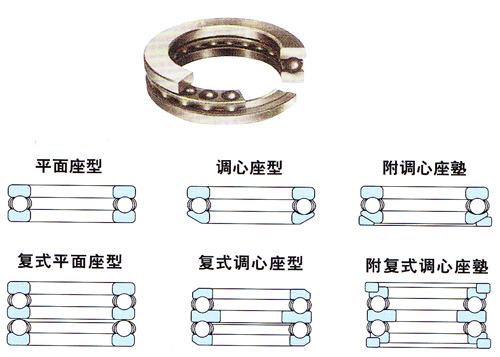

| | 系列 | 軸承內徑 | ||
|---|---|---|---|---|
| 平面座型 | 調心座型 | 附調心座塾 | (mm) | |
| 公制 | 51100． | - | - | 10～60 |
| 52200 | 54200 | 54200U | 15～220 | |
| 51200 | 53200 | 53200U | 10-360 | |
| 51300 | 53300 | 53300U | 25～200 | |
| 52300 | 5430 | 54300U | 25～200 | |
| 52400 | 54400 | 54400U | 25～180 | |
| 2900 | - | - | 10～140 | |
| 英制 | 0 | - | - | 9．525—152．400 (3／8寸—6寸) |
