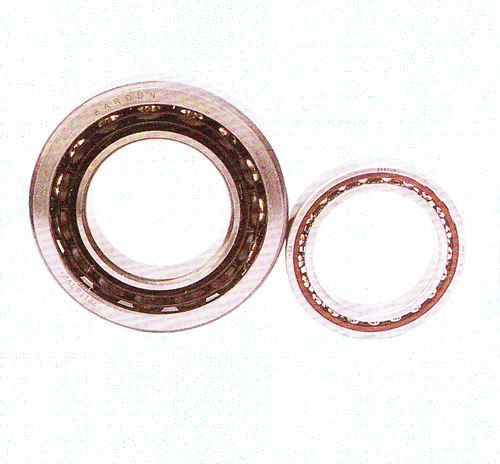

鋼珠與內、 外輪以某一角度接觸， 軸承為非分離型。鋼珠由外輪倒角側裝入。鋼珠數量較深溝球軸承多。軸向荷重只能承受單方向， 適合承受軸向與徑向合并之合成荷重。通常以兩個或數個組合使用。組合使用時， 以預先調整好間隙的BARDUN組合角接觸軸承甚為方便。
保持架的材質有鋼板、高壓力黃銅、 合成樹脂等， 依軸承形式、使用條件而區分。

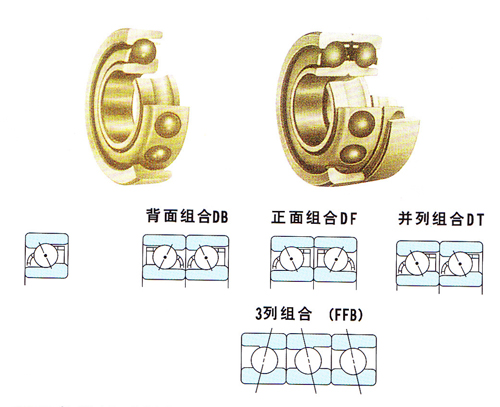

| 形式 | |||
|---|---|---|---|
| 背面（D B） | 正面（D F） | 并列（D T） | |
| 作用點簡介離a | 大 | 中 | — |
| 荷 重 能 力 | ←↑→ | ↑→ | |
| 動 量 剛 性 | 大 | 中 | |
| 圖 列 | |||
| 系列 | 軸承內徑 | |
|---|---|---|
| 接觸角300 | 接觸角300 | |
| 7000 (A) | - | 10～200 |
| 7200 (A) | 7200B | 10～200 |
| 7300 (A) | 7300B | 10～200 |
使用例：電器，電予機器，工具機，一般機械，變減速機，醫療機器等之回轉部分。

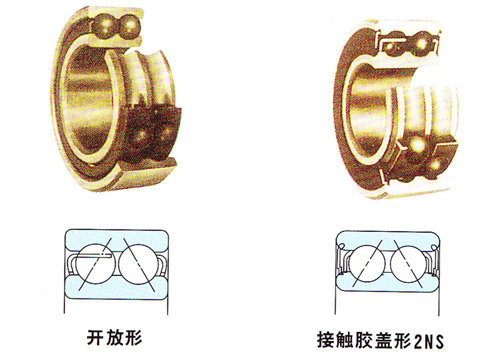

內、外輪為一體之單列角接觸軸承背面組合之形式?？沙惺軆煞较蜉S向荷重，同時承受徑向及動量荷重之軸承。
| 系列 | 軸承內徑 | |
|---|---|---|
| 接觸角200 | 接觸角300（A型） | |
| 5200 | 10～100 | 10～100 |
| 5300 | 10～80 | - |
